PCE Instruments PCE-BTM 2000A Riemenspannungsmessgerät 1 St.

PCE Instruments PCE-BTM 2000A Riemenspannungsmessgerät 1 St.

€536,97

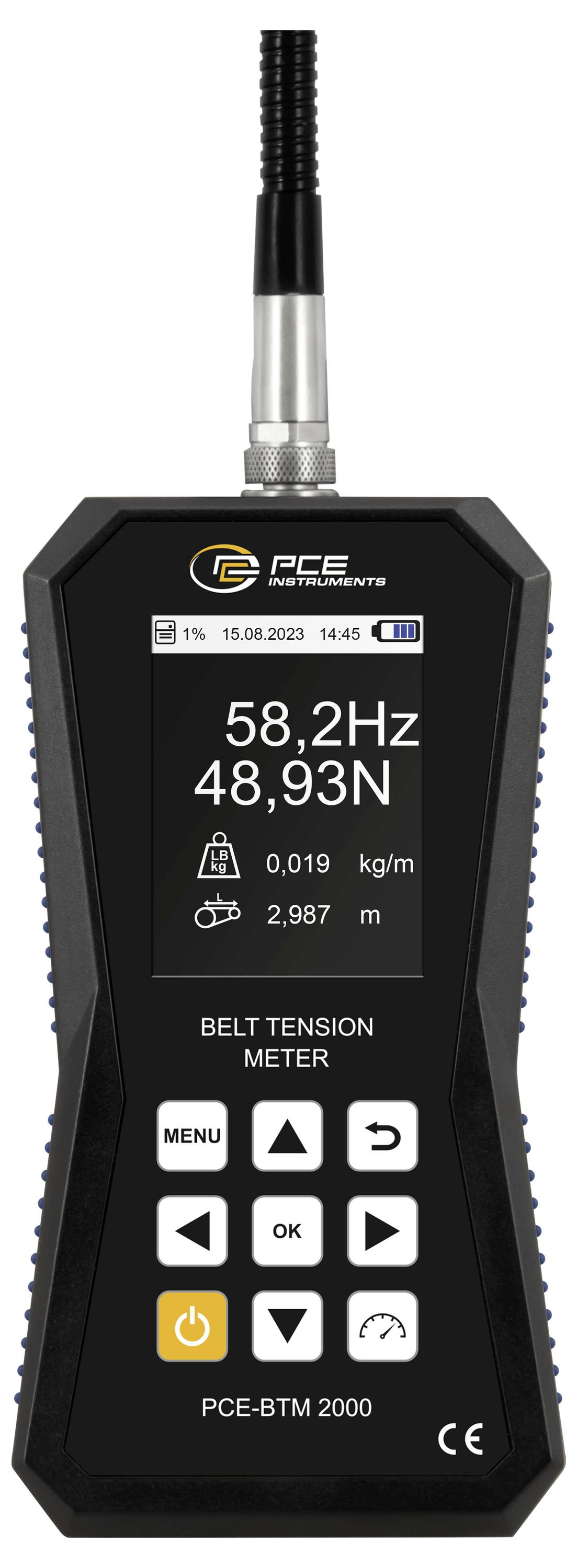

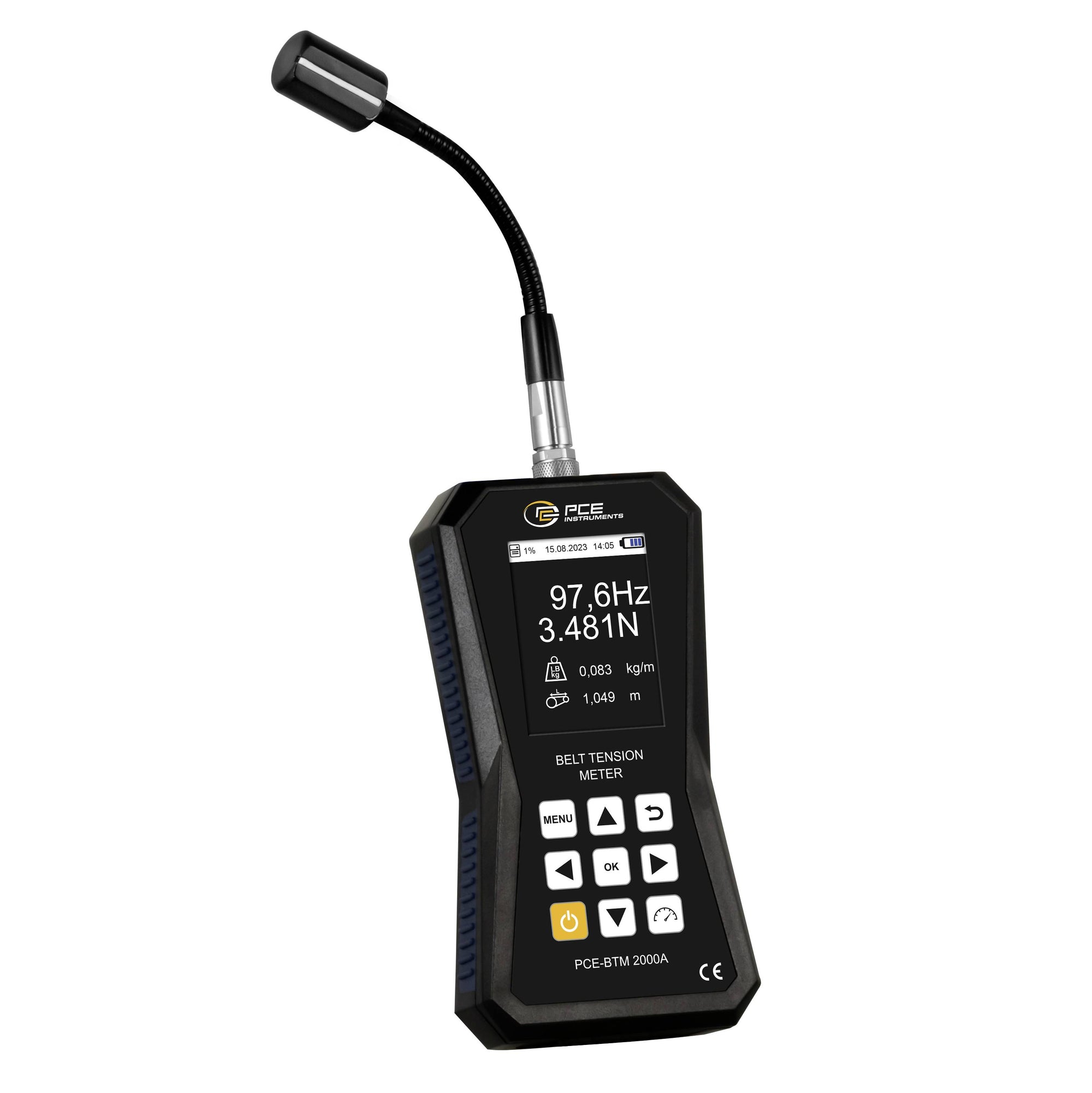

Das PCE Instruments PCE-BTM 2000A ist ein optisch messendes Prüfinstrument zur präzisen Bestimmung der Riemenspannung und Schwingfrequenz an Antriebsriemen. Durch den flexiblen, 16 cm langen Schwanenhals-Sensor lassen sich selbst schwer zugängliche Riementriebe an Motoren, Industrieanlagen oder Fördertechnik im Stillstand zuverlässig erfassen.

Neben der Frequenzmessung von 10 bis 900 Hz berechnet das Messgerät nach Eingabe von Riemenmasse und -länge direkt die Trumkraft in Newton. Ein interner Speicher sichert bis zu 750 Datensätze in 15 Ordnern, während das kontrastreiche Grafikdisplay mit sechs Menüsprachen eine komfortable Auswertung vor Ort ermöglicht.

Hauptmerkmale

Marke	PCE Instruments
Modell	PCE-BTM 2000A
Produkt-Art	Kraftmessgerät
Messbereich Frequenz	10 ... 900 Hz
Messbereich Kraft	10 - 900 N
Genauigkeit	± (1 % v. Mw. + 4 Digit)
Wiederholgenauigkeit	± 1 Hz
Auflösung	<100 Hz: 0,1 Hz, >100 Hz: 1 Hz
Auflösung (Kraft)	0,01 N
Sensorlänge	16 cm
Riemenlänge max.	9,999 m
Riemenmasse max.	9,999 kg/m
Speicher	750 Messwerte (15 Ordner á 50 Messpunkte)
Menüsprachen	Deutsch, Englisch, Spanisch, Französisch, Italienisch, Niederländisch
Schnittstellen	Mini-USB, 1 x USB 2.0 Device, USB-Device
Spannungsversorgung	3 x 1,5 V AA Batterie (4,5 V)
Betriebsbedingungen	0 ... 50 °C; max. 95 % r.F.
Lagerbedingungen	-20 ... 65 °C; max. 95 % r.F.
Abmessungen	3,8 x 15 x 8 cm
Gewicht	200 g

Highlights

Messung der Schwingfrequenz des Riemens
intuitive Bedienung
Berechnung der Trumkraft / Vorspannung
Anzeige der Riemenspannung in N
6 Menüsprachen
Speicher für 750 Messwerte

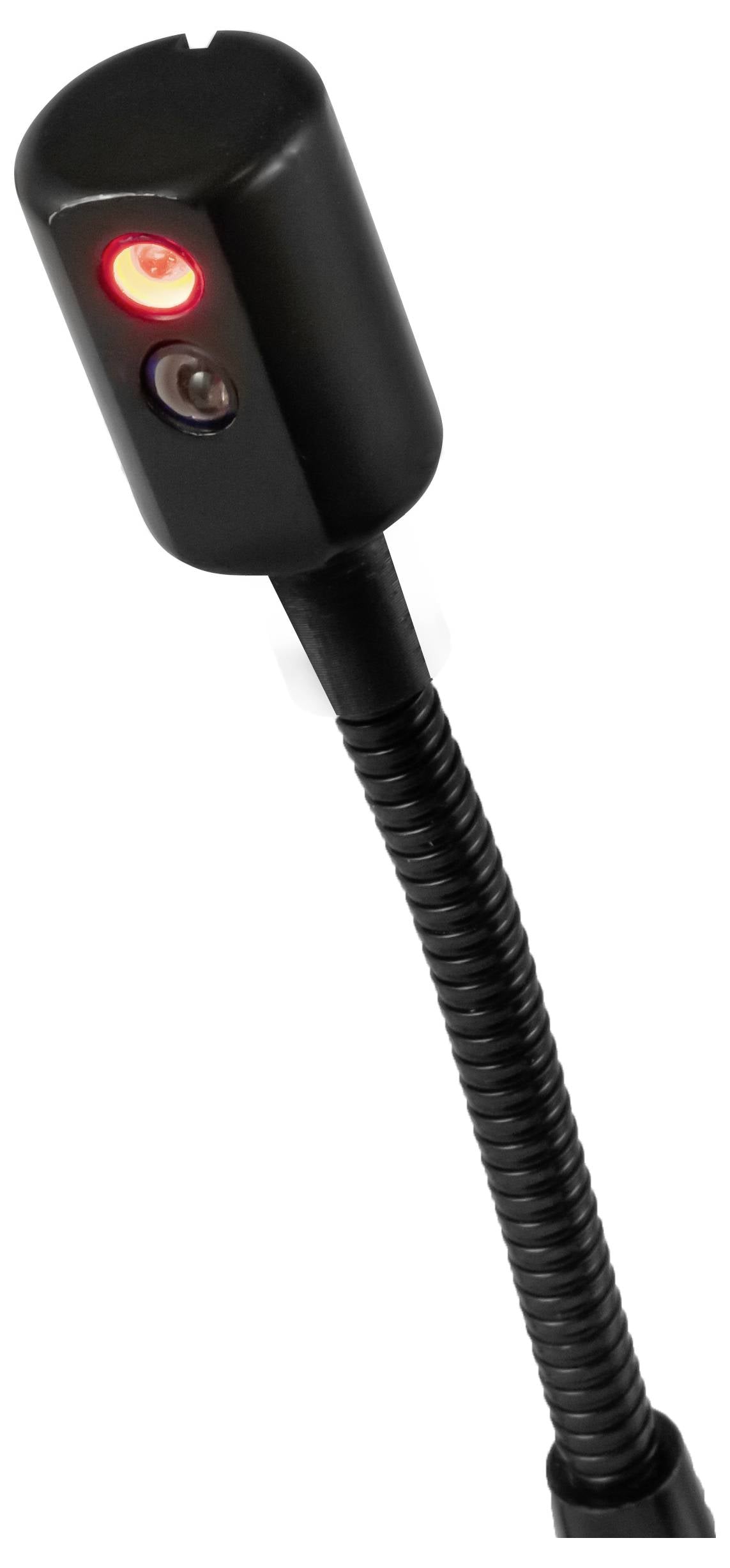

Sensor an Schwanenhals
Sensorlänge 16 cm
Eingabe der Riemenlänge und Riemenmasse
Messbereich 10 ... 900 Hz
Genauigkeit ± (1 % v. Mw. + 4 Digit)

Kompatibilität

Geeignet für Zahnriemen und Keilriemen in Motorenanlagen, Fördertechnik, Hebezeugen, Aufzügen sowie landwirtschaftlichen Maschinen und Industrieanwendungen bis zu einer Riemenlänge von 9,999 m und einer Riemenmasse von 9,999 kg/m.

Anwendung

Den Sensorkopf über den flexiblen Schwanenhals nahe am stillstehenden Riemen positionieren. Riemenmasse und Riemenlänge im Menü eingeben, den Riemen kurz anstoßen, um ihn in Schwingung zu versetzen, und den Messwert direkt vom beleuchteten Display ablesen.

Lieferumfang

1 x Riemenspannungsmessgerät PCE-BTM 2000A

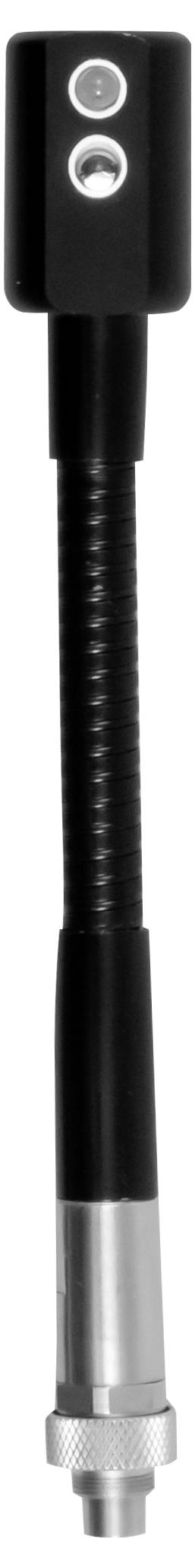

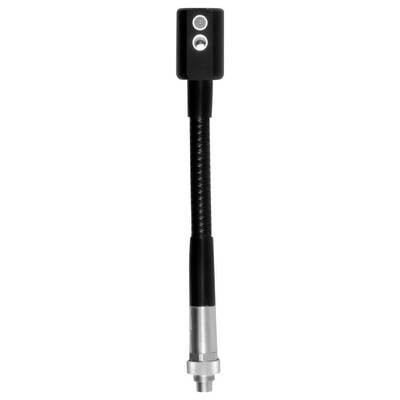

1 x Standardsensorkopf
3 x 1,5 V AA Batterie
1 x Bedienungsanleitung
1 x Tragetasche
1 x Software zum Download

Downloads

Häufig gestellte Fragen

Wie wird die Messung am Antriebsriemen durchgeführt?

Die Messung erfolgt optisch im stillstehenden Zustand des Riemens. Ein kleiner manueller Impuls versetzt den Riemen in Schwingung, woraufhin der Sensor die Eigenfrequenz erfasst.

Welche Messgrößen und Einheiten unterstützt das Gerät?

Das Gerät misst die Frequenz in Hertz (Hz) und berechnet bei Eingabe von Masse und Länge die Trumkraft wahlweise in Newton (N) oder Pound-Force (lbf).

Wie viele Messwerte können im Gerät gespeichert werden?

Der integrierte Datenspeicher bietet Platz für bis zu 750 Messwerte, aufgeteilt auf 15 Ordner mit jeweils 50 Messpunkten.

Für welche Riemenarten ist das Messgerät geeignet?

Das Gerät eignet sich zur Überprüfung der Riemenspannung an Zahnriemen sowie an Keilriemen in Industrie- und Fahrzeuganwendungen.
