Somfy 1240509 Funk-Rohrmotor-Set 60 mm 20 Nm

Mit dem Somfy Funk-Rohrmotor-Set rüsten Sie bestehende Rollläden bis zu einer Fläche von maximal 5 m² schnell und komfortabel auf einen elektrischen Funk-Antrieb um. Das Komplettset ist für achtkantige SW60-Rollladenwellen mit 60 mm Durchmesser ausgelegt und enthält bereits alle erforderlichen elektrischen sowie mechanischen Montagebauteile inklusive drahtlosem Wandsender.

Dank der Funksteuerung entfallen aufwendige Kabelverlegungen zwischen Antrieb und Schalter, während die einbruchhemmenden Wellenverbinder einem Gegendruck von mindestens 100 kg standhalten. Das wartungsfreie System lässt sich bei Bedarf flexibel in das Somfy TaHoma Smart Home-System einbinden.

Hauptmerkmale

Marke	Somfy
Herstellernummer	1240509
Produkt-Art	Funk-Rohrmotor-Set
Passend für Rollladenwellen-Ø	60 mm (SW60)
Drehmoment	20 Nm
Drehzahl	12 U/min
Maximale Rollladenfläche	5 m²
Funkfrequenz	868-870 MHz (io-homecontrol®)
Datenaustausch	bidirektional
Schutzart Motor	IP44
Schutzart Wandsender	IP30
Kabellänge	2.5 m
Gewicht	3.3 kg

Highlights

• Rollladen-Komplettset mit allen benötigten Teilen
• Bedienung per Wandsender (im Set enthalten), Fernbedienung oder Smartphone (in Verbindung mit Smart Home-Steuerung TaHoma)
• Geeignet für Rolläden mit:
• Max. 5 m² Fläche
• Einer Rolladenwelle SW60 (60 mm Schlüsselweite + achtkantig)
• Komplettset inkl. Somfy Rolladenmotor, Wandsender und Zubehör
• Inkl. aller elektrischen & mechanischen Bauteile für den Einbau
• Inkl. einbruchhemmender Verbinder zwischen Rolladen & Welle
• Erweiterbar mit der Somfy Smart Home-Lösung TaHoma

Kompatibilität

Passt das Somfy Rollladen-Komplettset Funk für die Einbausituation vor Ort?
Voraussetzungen für den Einbau des Somfy Komplettsets Funk:
- Der Rolladenpanzer hat eine Fläche von max. 5 m²
- Die verbaute Rolladenwelle ist achtkantig und besitzt eine Schlüsselweite von 60 mm (Typ SW60)
Damit der Rolladenmotor richtig passt, ist die Form und Schlüsselweite der eingebauten Rolladenwelle zu prüfen. In Deutschland gibt es zwei gängige Wellentypen:
- "Maxi-Element" = Welle mit Schlüsselweite von 60 mm + achtkantig (= SW60)
- "Mini-Element" = Welle mit Schlüsselweite von 40 mm + achtkantig (= SW40)

Anwendung

Der Rohrmotor wird in die SW60-Achtkantwelle eingesetzt und mechanisch über die mitgelieferten Lager und Adapter montiert. Die Endlageneinstellung und Programmierung erfolgt kabellos direkt über den Funk-Wandsender.

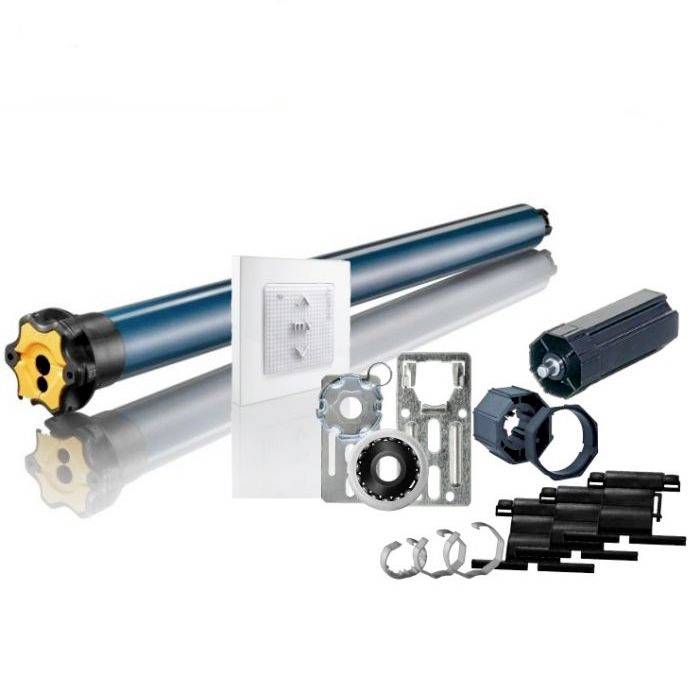

Lieferumfang

• 1 x Somfy Funk-Rolladenmotor io
• 1 x Antriebskabel 2,5 m
• 1 x Adapter SW60 1x Mitnehmer SW60
• 1 x Motorlager
• 1 x Flansch-Gegenlager inkl. Kugellager
• 1 x Walzenkapsel SW60
• 3 x Schnellverbinder SW60 zweigliedrig
• 6 x Montageringe
• 1 x Funk-Wandsender

Downloads

• Bedienungs- und Sicherheitshinweise 2923436 Somfy 1240509 Funk-Rohrmotor-Set 60 mm 20 Nm

Häufig gestellte Fragen Für welche Rollladenwellen ist dieses Komplettset geeignet? Das Set ist für achtkantige Rollladenwellen mit einer Schlüsselweite von 60 mm (Typ SW60) und einer Behangfläche von bis zu 5 m² ausgelegt. Müssen Leitungen zwischen Motor und Wandschalter verlegt werden? Nein, da der enthaltene Wandsender die Befehle per Funk an den Motor überträgt, sind keine Steuerleitungen zwischen Schalter und Antrieb erforderlich. Bietet das Set einen Schutz gegen das Hochschieben des Rollladens? Ja, die mitgelieferten Wellenverbinder und Montageringe stabilisieren den Behang und halten einem Gegendruck von mindestens 100 kg stand. Kann der Motor über das Smartphone gesteuert werden? Ja, in Kombination mit der separat erhältlichen Somfy TaHoma Switch Smart-Home-Steuerung ist die Bedienung per App und Sprachbefehl möglich.
